1. Introduzione
L'espansione rapida delle operazioni civili e commerciali con droni ha introdotto nuove sfide in termini di sicurezza del volo, protezione delle risorse e recupero post-incidente. Tra queste sfide, individuare un drone che ha perso energia a metà del volo rimane uno degli scenari più comuni e frustranti per gli operatori. Un drone con batteria esaurita diventa un oggetto passivo influenzato esclusivamente dalla forza di gravità, dal vento, dal terreno e dall’ultima quantità di moto registrata. A differenza dei droni che atterrano mediante protocolli automatizzati, un drone con batteria esaurita può scendere in modo imprevedibile, perdere la telemetria all’improvviso e fornire soltanto dati parziali utili al recupero. Con l’aumento dell’utilizzo dei droni nella fotografia, nel rilievo topografico, nella logistica e nel tempo libero, comprendere come individuare in modo sistematico un drone dopo un guasto della batteria diventa essenziale per ridurre al minimo le perdite finanziarie e garantire la continuità operativa.
Questo articolo fornisce una metodologia completa e strutturata in modo accademico per localizzare droni con batterie esaurite. Integra l’analisi della telemetria, l’interpretazione dei dati GPS, la modellazione ambientale, l’estrazione di dati visivi e i protocolli di ricerca a terra. L’obiettivo è fornire agli operatori un quadro scientificamente fondato che aumenti le percentuali di recupero riuscito, riducendo al contempo i tempi di ricerca e l’incertezza.
2. Modalità di guasto che portano alla perdita del drone per esaurimento della batteria
Il guasto della batteria raramente si verifica in isolamento. Di norma è il risultato di fattori interconnessi che degradano la disponibilità di energia o compromettono la capacità del drone di gestire l’energia residua. Comprendere queste modalità di guasto consente di prevedere il comportamento finale del drone prima dell’interruzione dell’alimentazione.
Una causa comune è la gestione inadeguata della batteria, inclusa una carica insufficiente prima del volo, celle degradate nel tempo o un immagazzinamento scorretto. Le batterie agli ioni di litio-polimero (LiPo) si degradano con il passare del tempo, riducendo la loro capacità effettiva e aumentando la probabilità di brusche cadute di tensione. Le condizioni ambientali, come il freddo, aggravano il calo di tensione, causando l’arresto anticipato del drone.
Un altro modo di guasto riguarda le operazioni ad alto carico, come manovre aggressive, ascese rapide o il trasporto di carichi pesanti. Queste attività aumentano il consumo di corrente, accelerando lo scaricamento della batteria. Nei droni FPV, il volo a piena potenza può scaricare le batterie molto più velocemente di quanto previsto dagli estimatori di bordo.
L'interferenza GPS o RF può anche contribuire indirettamente al guasto della batteria. Quando un drone fatica a mantenere una posizione stabile a causa di interruzioni del segnale, potrebbe consumare energia aggiuntiva per correggere la propria traiettoria di volo. In casi estremi, il drone potrebbe allontanarsi in aree con connettività scadente, complicando le operazioni di recupero una volta esaurita la batteria.
Infine, una calibrazione errata del software o dati telemetrici imprecisi sulla batteria possono indurre in errore gli operatori riguardo al tempo di volo residuo. Se il drone riporta percentuali errate della carica residua della batteria, i piloti potrebbero involontariamente superare i limiti di sicurezza, causando arresti improvvisi.
3. Principi di recupero basati sulla telemetria
I dati telemetrici rappresentano lo strumento più efficace per localizzare un drone dopo il guasto della batteria. Anche quando la batteria si esaurisce, la maggior parte dei droni memorizza registri di volo contenenti informazioni critiche quali coordinate GPS, altitudine, direzione di volo, velocità e andamento della tensione. Questi dati costituiscono la base di una strategia di ricerca scientificamente fondata.
L'ultima coordinata GPS è il dato più importante in assoluto. Poiché un drone con batteria scarica cessa ogni movimento controllato, l'ultima coordinata registrata si trova tipicamente entro un raggio prevedibile rispetto al punto dell'impatto. Tale raggio dipende dall'altitudine, dalla velocità del vento e dalla pendenza del terreno.
La direzione di volo al momento della perdita di alimentazione indica il vettore della quantità di moto del drone. Anche dopo la perdita di alimentazione, il drone prosegue brevemente lungo tale vettore prima di iniziare la discesa. La velocità al momento della perdita di alimentazione determina la distanza orizzontale percorsa durante la discesa.
I dati telemetrici rivelano anche l’andamento della tensione della batteria. Un calo rapido della tensione suggerisce un arresto imminente, il che significa che il drone è probabilmente caduto nelle vicinanze dell’ultima coordinata registrata. Un calo graduale indica invece che il drone potrebbe aver continuato a volare per diversi secondi prima di perdere completamente l’alimentazione.
Infine, l’altitudine determina il tempo potenziale di discesa. Un’altitudine maggiore aumenta la distanza di deriva, mentre un’altitudine bassa suggerisce una caduta quasi verticale.
4. Recupero basato sul GPS quando la batteria è scarica
L'analisi GPS inizia con il posizionamento sull'area geografica dell'ultima coordinata nota. Questa coordinata diventa l'origine della ricerca. Il passo successivo consiste nella stima del raggio di atterraggio, che dipende dall'altitudine e dalle condizioni ambientali.
Modello del raggio di atterraggio in caso di guasto alla batteria
Percentuale di carica della batteria al momento del guasto |
Raggio tipico di atterraggio |
Note |
10% |
0–15 m |
Atterraggio automatico probabile |
5% |
15–40 m |
Deriva aumentata |
0% |
40–120 m |
Zona di caduta libera |
Il raggio si espande con l'altitudine. Un drone a 120 metri potrebbe allontanarsi significativamente di più rispetto a uno a 20 metri. Anche la direzione del vento è altrettanto importante: anche venti moderati possono spingere orizzontalmente un drone senza alimentazione per decine di metri.
Gli operatori dovrebbero inoltre considerare le caratteristiche del terreno. Un drone che cade su una pendenza potrebbe rotolare giù per la collina, aumentando il raggio di ricerca. Le aree boschive potrebbero intrappolare i droni nella chioma degli alberi, mentre gli ambienti urbani introducono tetti, balconi e cortili come possibili siti di atterraggio.
5. Recupero visivo dei dati (analisi dell'ultima immagine)
Molti droni trasmettono video in tempo reale al controller. Quando la batteria si esaurisce, l'ultima immagine spesso contiene indizi preziosi sull'ambiente circostante del drone. Questa immagine potrebbe rivelare il tipo di terreno, la densità della vegetazione, corpi idrici, edifici o punti di riferimento distintivi.
Gli operatori dovrebbero analizzare l'ultima immagine per:
· Texture del terreno (erba, terra, asfalto)
· Tipo di vegetazione (foresta, arbusti, colture)
· Strutture artificiali (tetti, recinzioni, strade)
· Ombre che indicano l’ora del giorno e l’orientamento
· Linea dell’orizzonte che rivela pendenze o variazioni di altitudine
L’ultima immagine può essere confrontata con immagini satellitari per restringere l’area di ricerca. Anche indizi visivi parziali—come un tetto rosso o una linea di alberi caratteristica—possono ridurre in modo significativo i tempi di ricerca.
6. Modellazione dell’area di ricerca
La modellazione dell’area di ricerca integra dati telemetrici, dati ambientali e indizi visivi in una previsione spaziale coerente. Il modello parte dall’ultima coordinata GPS ed espande l’area in base ai calcoli della deriva.
Equazione della deriva causata dal vento
D = Vvento ⋅ tdiscesa
Dove:
· D = distanza orizzontale della deriva
· Vvento = velocità del vento all’altitudine del drone
· tdiscesa = tempo trascorso tra la perdita di potenza e l’impatto al suolo
Se il drone stava scendendo da un’altezza di 100 metri, il tempo di discesa potrebbe essere compreso tra 4 e 6 secondi. Con una velocità del vento di 5 m/s, la deriva potrebbe raggiungere i 20–30 metri.
La pendenza del terreno aggiunge complessità. Un drone che atterra su un pendio ripido potrebbe rotolare verso il basso, aumentando il raggio effettivo di ricerca. In aree boschive, occorre tenere conto dell’altezza della chioma: i droni potrebbero rimanere sospesi sopra il livello del suolo.
7. Protocollo sistematico di ricerca a terra
Una volta modellata l’area di ricerca, gli operatori devono condurre una ricerca a terra strutturata. Muoversi in modo casuale spreca tempo e riduce la probabilità di recupero. La ricerca a griglia è il metodo più efficace.

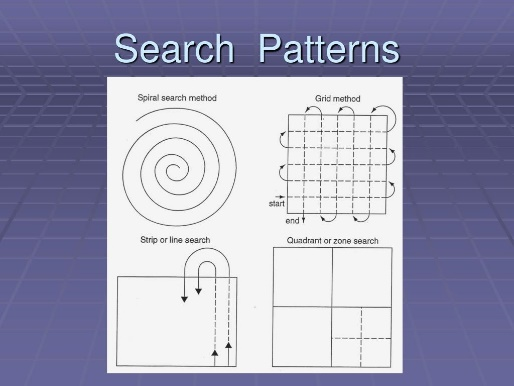

Schema di ricerca a griglia
· Dividere l’area di ricerca in quadrati di 5×5 metri
· Percorrere ciascun quadrato in modo sistematico
· Utilizzare segnali acustici (segnalatori sonori, beeper)
· Ispezionare le chiome degli alberi e i tetti
· Usare una torcia elettrica per la vegetazione fitta
Gli operatori dovrebbero inoltre controllare luoghi non immediatamente evidenti, come gronde, balconi e siepi. Nelle aree urbane, i droni atterrano spesso sui tetti o dietro le recinzioni, richiedendo il permesso dei proprietari degli immobili.
8. Metodi specifici per i droni FPV
I droni FPV differiscono dai droni assistiti da GPS in diversi modi. Spesso non dispongono di protocolli autonomi per l’atterraggio e si affidano alle capacità del pilota per la navigazione. Quando un drone FPV perde alimentazione, può cadere in modo imprevedibile, rendendo il recupero più difficile.
Tuttavia, i droni FPV includono spesso segnalatori acustici autonomi che si attivano al distacco della batteria principale. Questi segnalatori possono funzionare per ore, fornendo indicazioni uditive per il recupero. Gli operatori dovrebbero ascoltare attentamente i pattern di bip.
Gli occhiali FPV registrano spesso video DVR, che includono gli ultimi secondi precedenti la perdita di alimentazione. Questi video potrebbero rivelare l’orientamento, l’altitudine e l’ambiente circostante del drone. Inoltre, l’RSSI (intensità del segnale) può aiutare a triangolare la posizione approssimativa del drone.
9. Recupero di droni privi di GPS
I droni giocattolo e i droni Wi-Fi FPV spesso non dispongono di moduli GPS. Il recupero si basa sull'analisi della potenza del segnale e su indizi visivi.
Metodo della potenza del segnale Wi-Fi
Il telecomando o lo smartphone visualizza la potenza del segnale Wi-Fi in dBm. Man mano che l'operatore si avvicina al drone, la potenza del segnale aumenta. Muovendosi in diverse direzioni e osservando le variazioni, l'operatore può triangolare la posizione del drone.
I droni privi di GPS tendono generalmente a cadere nelle vicinanze del punto in cui si è verificata la perdita di alimentazione, riducendo così il raggio di ricerca. Tuttavia, la loro struttura leggera potrebbe essere trasportata più lontano dal vento.
10. Casi di studio
Caso di studio 1: Serie Mini
Un drone Mini perde alimentazione con una carica residua del 12% mentre sta librando a 30 metri di altezza. I dati telemetrici mostrano un graduale calo della tensione, indicando che il drone ha continuato a volare per alcuni secondi. L'ultima immagine acquisita mostra un campo erboso con un sentiero sterrato. Il drone viene ritrovato a 18 metri dalle coordinate dell'ultima posizione, parzialmente nascosto nell'erba alta.
Caso di studio 2: Quadricottero FPV per freestyle
Un quadricottero FPV che esegue manovre acrobatiche subisce un improvviso calo di tensione. Il DVR mostra il drone che si capovolge prima di perdere alimentazione. Il buzzer autonomo si attiva, consentendo all'operatore di localizzare il drone nella chioma di un albero a 40 metri dalla posizione nota più recente.
Studio di caso 3: Drone giocattolo FPV Wi-Fi
Un drone giocattolo perde alimentazione a bassa quota. L'operatore utilizza l'intensità del segnale Wi-Fi per triangolare la sua posizione. Il drone viene ritrovato su un tetto dopo aver leggermente derivato a causa del vento.
11. Strategie di prevenzione
Prevenire gli incidenti causati da batterie scariche è più efficace che intervenire successivamente. Gli operatori devono adottare pratiche rigorose di gestione delle batterie, tra cui:
· Verifiche della batteria prima del volo
· Evitare scariche profonde
· Monitoraggio del calo di tensione
· Utilizzo di batterie di alta qualità
· Evitare i voli in condizioni di freddo
L'installazione di tracker GPS, tag Bluetooth o beacon RF aumenta in modo significativo il tasso di successo nel recupero. Anche la mappatura pre-volo e la consapevolezza delle condizioni ambientali riducono il rischio.
12. Conclusione
Localizzare un drone con batteria esaurita richiede un approccio strutturato e analitico, basato sull’interpretazione dei dati telemetrici, sulla modellazione ambientale e su tecniche di ricerca sistematica. Integrando i dati GPS, gli indizi visivi, i calcoli della deriva causata dal vento e i protocolli di ricerca a terra, gli operatori possono aumentare in modo significativo il tasso di successo nel recupero. Man mano che la tecnologia dei droni continua a evolversi, la capacità di comprendere e applicare metodi scientifici di recupero rimarrà essenziale per un’operazione sicura e responsabile di UAV.
Un drone con batteria esaurita può essere individuato analizzando i suoi ultimi dati telemetrici, la posizione GPS, l’ultima immagine video, la deriva causata dal vento e il terreno. Combinare la modellazione della discesa con una ricerca strutturata a griglia migliora notevolmente le probabilità di recupero, soprattutto quando si utilizzano buzzer FPV, registrazioni DVR o la potenza del segnale Wi-Fi per droni privi di GPS.
