Resumen
Los módulos de almacenamiento de energía basados en química de litio son fundamentales para el funcionamiento de los modernos vehículos aéreos no tripulados (UAV, por sus siglas en inglés). Aunque estas baterías se cargan habitualmente en entornos de campo y de laboratorio, el propio proceso de carga está regido por un conjunto de restricciones electroquímicas, térmicas y operativas que suelen subestimarse. Las desviaciones respecto a las condiciones adecuadas de carga aceleran la degradación estructural, reducen la capacidad disponible y aumentan la probabilidad de fallos catastróficos. Este estudio examina nuevamente la carga de baterías para UAV desde una perspectiva de ingeniería de sistemas, haciendo hincapié en la interacción entre la química de la celda, los algoritmos de carga, los límites ambientales y los requisitos a nivel de misión. El análisis integra los principios de ingeniería en un marco unificado adecuado para investigadores y operadores de UAV.
Términos clave— Sistemas energéticos para UAV, baterías basadas en litio, regulación de la carga, restricciones térmicas, seguridad operacional.
I. Introducción
Las baterías de litio recargables se han convertido en la fuente de energía dominante para pequeñas plataformas robóticas aéreas debido a su favorable energía específica en masa y su capacidad para soportar cargas transitorias elevadas. A pesar de su generalización, la carga de estas baterías sigue siendo una tarea de ingeniería no trivial. El proceso de carga está restringido por la cinética de la intercalación de litio, la estabilidad de la interfaz sólido-electrolito (SEI) y el comportamiento térmico del conjunto de celdas. Estas restricciones imponen límites estrictos sobre el voltaje, la corriente y la temperatura durante la carga. A medida que los UAV pasan de ser dispositivos recreativos a activos críticos para las misiones, la necesidad de procedimientos de carga rigurosamente definidos se vuelve cada vez más importante. Este artículo analiza el proceso de carga desde una perspectiva de ingeniería multicapa, integrando los fundamentos electroquímicos con los requisitos operativos de los UAV.
II. Arquitecturas de baterías en plataformas UAV
A. Celdas tipo bolsa con electrolito polimérico
Celdas tipo bolsa con electrolito polimérico, comúnmente denominadas baterías LiPo, emplean pilas de electrodos laminados y un electrolito de tipo gel. Su flexibilidad mecánica permite una alta densidad energética, pero también incrementa su susceptibilidad a fallos inducidos por deformación. La ventana de voltaje está estrictamente limitada por la estabilidad del electrolito, y superar el umbral superior inicia reacciones secundarias irreversibles.
B. Celdas cilíndricas y prismáticas de litio-ión
Las celdas de litio-ión con envolturas rígidas presentan una mayor robustez estructural y una vida útil más larga en ciclos. Su comportamiento electroquímico está regido por la dinámica de intercalación dentro de estructuras catódicas estratificadas o tipo espinela. Aunque su capacidad de descarga es menor que la de las celdas LiPo, su estabilidad térmica y sus características predecibles de envejecimiento las hacen adecuadas para UAV de orientación a la resistencia.
C. Paquetes de baterías con electrónica de gestión integrada
Las plataformas avanzadas de UAV integran sistemas de gestión de baterías (BMS) que supervisan los voltajes de las celdas, las temperaturas y las operaciones de equilibrado. Estos sistemas embebidos aplican límites operativos y proporcionan información diagnóstica, pero no eliminan la necesidad de entornos controlados para la carga.
III. Evaluación previa a la carga
A. Evaluación de la integridad estructural
Antes de iniciar la carga, la batería debe evaluarse en busca de anomalías mecánicas. La deformación, la acumulación de gas o los residuos de electrolito indican una estructura interna comprometida. Dichas condiciones alteran la impedancia interna y pueden desencadenar inestabilidad térmica durante la carga.
B. Verificación del estado térmico
La temperatura del conjunto de celdas influye notablemente en la aceptación de carga. La carga a bajas temperaturas ralentiza la difusión de litio y favorece la deposición de litio metálico, mientras que las temperaturas elevadas aceleran las reacciones parásitas. Por lo tanto, se requiere un estado térmicamente equilibrado antes de proceder a la carga.
C. Coherencia en la configuración del cargador
Para los paquetes sin electrónica de gestión integrada, el cargador debe configurarse para que coincida con el número de celdas y la química del paquete. Una configuración incorrecta modifica el límite de voltaje o el perfil de corriente, lo que provoca una degradación acelerada o un fallo inmediato.
IV. Mecanismos de regulación de la carga
A. Control de carga en dos etapas

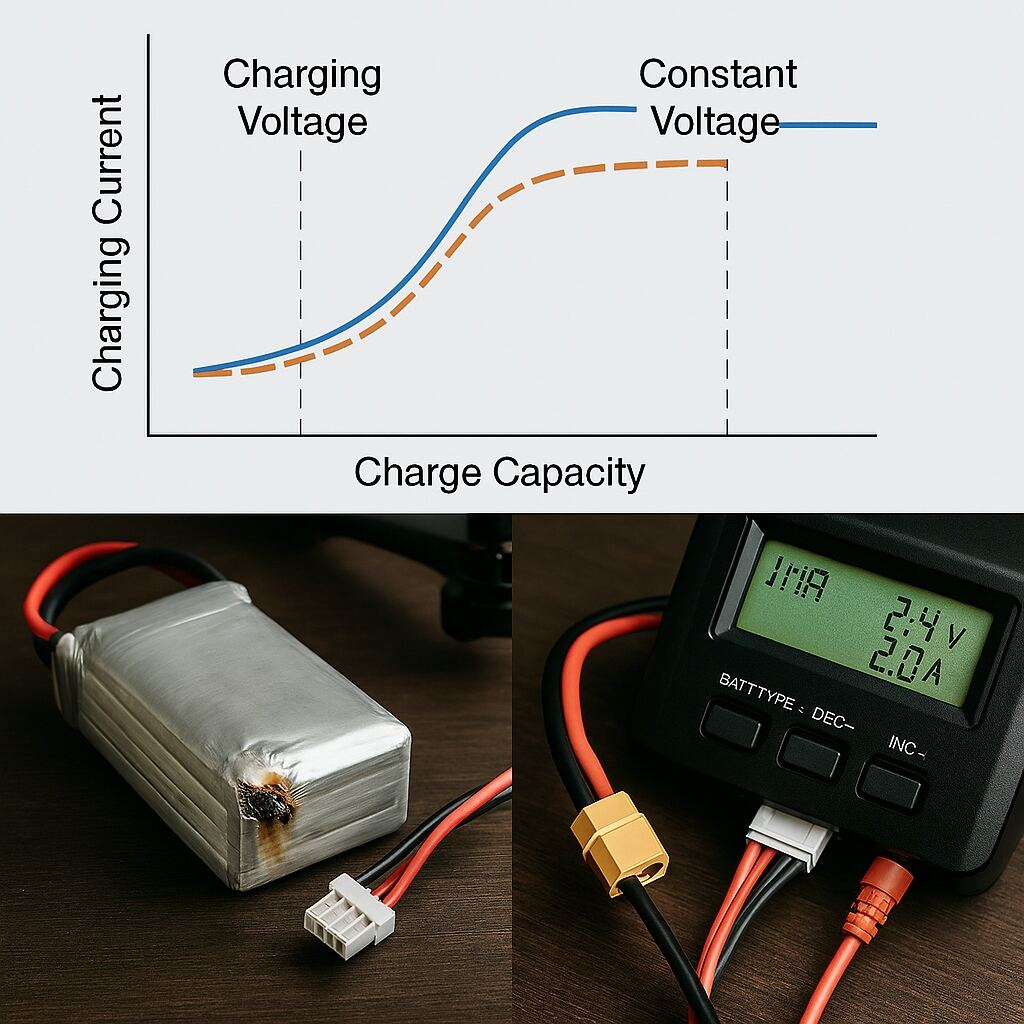

Las baterías basadas en litio suelen cargarse mediante un esquema de regulación en dos etapas. En la etapa inicial se mantiene una corriente constante, permitiendo que el voltaje de la celda aumente según su impedancia interna. Una vez que el voltaje alcanza el umbral superior, el cargador pasa a una etapa de voltaje constante, durante la cual la corriente disminuye gradualmente. Este enfoque minimiza el estrés en la interfaz electrodo–electrolito.
B. Equalización entre celdas
Los paquetes multicelulares requieren igualación para evitar la divergencia en los voltajes de las celdas. Sin equilibrado, la celda más débil determina la capacidad utilizable, y la celda más fuerte corre el riesgo de sobrevoltaje durante la carga. Los circuitos de igualación disipan o redistribuyen la carga para mantener la uniformidad en todo el paquete.
C. Selección de corriente y consideraciones sobre degradación
La corriente de carga se expresa típicamente como una fracción de la capacidad nominal del paquete. Corrientes más altas reducen el tiempo de carga, pero aumentan la carga térmica y aceleran el crecimiento de la capa SEI. Corrientes más bajas reducen la degradación, pero prolongan el tiempo de ciclo, creando un compromiso entre el ritmo operativo y la durabilidad de la batería.
V. Procedimiento de carga y requisitos ambientales
A. Interfaz eléctrica y orden de conexión
La carga requiere la conexión segura tanto de los cables principales de alimentación como, en el caso de los paquetes LiPo, del conector de igualación. Una secuencia incorrecta o conexiones flojas provocan calentamiento resistivo e inestabilidad de voltaje.
B. Entorno físico de carga
El entorno de carga debe minimizar la acumulación térmica y eliminar las fuentes de ignición. Son esenciales superficies no inflamables y una ventilación adecuada. No se deben colocar las baterías en espacios confinados donde el calor no pueda disiparse.
C. Supervisión en tiempo real de parámetros
Durante la carga, se deben supervisar la temperatura, la uniformidad de la tensión y la disminución de la corriente. Las desviaciones respecto al comportamiento esperado indican anomalías internas, como un aumento de la impedancia o un calentamiento localizado.
D. Estabilización tras la carga
Tras la carga, la batería experimenta un breve período de relajación durante el cual se disipan los gradientes internos. Esta estabilización mejora la precisión de la tensión y reduce la tensión térmica antes de su puesta en servicio o su almacenamiento.
VI. Restricciones de seguridad y vías de fallo
A. Mecanismos de inestabilidad térmica
La fuga térmica se produce cuando las reacciones exotérmicas superan la capacidad de la celda para disipar el calor. Un sobrevoltaje, cortocircuitos internos y daños mecánicos pueden iniciar dichas reacciones. Las medidas preventivas incluyen entornos de carga controlados y un monitoreo continuo.
B. Sensibilidad ambiental
La humedad, la radiación solar directa y los espacios cerrados alteran las condiciones térmicas límite de la batería. Cargarla en tales condiciones aumenta la probabilidad de superar los límites operativos seguros.
VII. Carga de sistemas de baterías gestionadas
A. Funciones supervisoras integradas
Las baterías inteligentes incorporan microcontroladores que regulan los parámetros de carga, supervisan el estado de las celdas y aplican límites de seguridad. Estos sistemas reducen la carga de trabajo del operador, pero aún requieren el cumplimiento de las restricciones ambientales y térmicas.
B. Flujo operativo
La carga generalmente se realiza mediante una interfaz o un concentrador dedicado que se comunica con el controlador integrado. El sistema gestiona de forma autónoma las funciones de equilibrado y protección.
C. Limitaciones operativas
A pesar de su sofisticación, las baterías inteligentes siguen siendo sensibles a los extremos de temperatura y al almacenamiento prolongado a alto estado de carga. Sus funciones de protección no pueden compensar un manejo inadecuado.
VIII. Errores operativos y sus implicaciones ingenieriles
Los errores operativos comunes incluyen iniciar la carga inmediatamente después de una descarga con alta carga, utilizar conectores dañados, aplicar corriente excesiva y cargar en entornos térmicamente inestables. Estas prácticas aceleran el aumento de la impedancia, reducen la vida útil en ciclos y aumentan la probabilidad de fallo.
IX. Estrategias para extender la vida útil de la batería
A. Velocidades de carga moderadas
Corrientes de carga más bajas reducen el estrés térmico y ralentizan los mecanismos de degradación.
B. Estado de almacenamiento controlado
Mantener la batería en un estado de carga intermedio durante el almacenamiento minimiza el envejecimiento químico.
C. Rotación a nivel de flota
Distribuir el uso entre varios paquetes evita un envejecimiento desigual y mejora la fiabilidad general de la flota.
D. Mantenimiento de la interfaz eléctrica
La limpieza periódica de los conectores reduce las pérdidas resistivas y mejora la eficiencia de carga.
X. Carga en condiciones no estándar
A. Funcionamiento a bajas temperaturas
La carga a bajas temperaturas requiere precalentamiento y reducción de la corriente para evitar la deposición de litio.
B. Funcionamiento a altas temperaturas
La carga en entornos calurosos exige refrigeración activa o traslado a zonas térmicamente estables.
C. Restricciones de carga en campo
Las fuentes de alimentación portátiles deben proporcionar una tensión estable y formas de onda con baja distorsión para evitar el mal funcionamiento del cargador.
XI. Gestión de carga orientada a la misión
A. Planificación operativa
Las operaciones críticas de UAV requieren horarios estructurados de carga, incluida la carga completa previa a la misión, el enfriamiento entre misiones y el acondicionamiento para almacenamiento tras la misión.
B. Supervisión del estado de salud
El seguimiento de la resistencia interna, la historia térmica y la desviación de tensión permite el mantenimiento predictivo y la detección temprana de baterías defectuosas.
El Consejo Europeo Conclusión
La carga de las baterías de UAV es un proceso de ingeniería con múltiples restricciones, determinado por el comportamiento electroquímico, la dinámica térmica y los requisitos operativos. Los protocolos de carga eficaces mejoran la seguridad, prolongan la vida útil y aumentan la fiabilidad de la misión. Una comprensión sistémica de estas restricciones es esencial tanto para investigadores como para profesionales en la gestión energética de UAV.
